На рынке компьютерного железа уже длительное время можно наблюдать противостояние двух компьютерных гигантов AMD и Intel. Еще недавно на вопрос “Какой же процессор мне поставить в свой ПК?” общепринятое народное мнение безоговорочно советовало решения от Intel. Они были хорошо подвержены разгону и сам разгон осуществлялся проще, были производительными в играх и требовательных программах, стоили вполне нормальных денег и были даже какое-то время холоднее процессоров конкурента.

Ситуация очень быстро поменялась. Мы буквально не успели оглянуться, как AMD стала абсолютным лидером во многих ценовых сегментах для ПК. Когда вышла архитектура Zen 2, мир получил потрясающие процессоры Ryzen 3-й серии, которые поголовно было рекомендовано ставить в игровые машины, так как они выдавали большую мощность в играх, нежели процессоры Intel. Ryzen был предпочтительнее в многопоточных задачах, тогда как Intel больше походил под однопоток. Также весомым плюсом стала цена, которая у конкурента была меньше. А профессиональный Threadripper и вовсе не имеет конкурентов и по сей день. Это невероятно мощные процессоры, которые являются стандартом для современных разработчиков.

Процессоры Ryzen обладают мощной встроенной графикой Vega, они получились очень холодными (их TDP даже на флагманских игровых моделях не превышает 95 ватт — с таким тепловыделением справится даже самый дешевый башенный кулер) и производительными в играх. Вам больше не надо прошивать BIOS, чтобы процессор от AMD заработал из коробки, что долгое время болью для обычных пользователей ПК, которые хотели купить себе машину просто для игр. Для процессоров появилось множество дружелюбного софта, что помогало грамотно разогнать процессор.

Компания AMD долго не меняла сокет, он был и остается по сей день — AM4. Этим самым она завоевала уважение среди обычных пользователей, ведь можно было не менять каждый раз материнскую плату, а покупать новые более мощные процессоры без необходимости заменять другие детали своего ПК.

В этом году AMD совершила невозможное. Анонсировав новую архитектуру Zen 3 и процессоры Ryzen 5000-й серии, она также сказала что сокет AM4 будет поддерживаться.

Материнских плат на этой архитектуре много, и мы сегодня рассмотрим три игровых решения от ASUS из серии ROG. Флагманскую модель, решение среднего ценового сегмента и плату для компактных сборок.

Все три платы совместимы с процессорами AMD архитектуры Zen 2 и Zen 3 (которая только выйдет). И в первую очередь ориентированы на игровые сборки ПК.

Материнские платы ASUS ROG STRIX B550-E, B550-F и B550-I GAMING поставляются в одинаковых картонных коробках — с той лишь разницей, что серия B550-I имеет бокс меньших размеров. Коробки выполнены в красно-черной расцветке серии ROG. Упаковка плотная, а это значит, что платы, скорее всего, приедут к вам в целости и сохранности.





ASUS ROG STRIX B550-E GAMING

Технические характеристики:

  • Поддерживаемые процессоры: AMD Ryzen 3 поколения (5 поколение официально не вышло, но поддержка планируется)
  • Чипсет: B550
  • Поддерживаемая оперативная память: до четырех DIMM DDR4, до 128 Гбайт
  •  Слоты расширения: три PCI Express x16, два PCI Express x1
  • Слоты накопителей: один M.2 с поддержкой SATA 6 Гбит/с и PCI Express x4 4.0, один M.2 с поддержкой SATA 6 Гбит/с и PCI Express x4 3.0, шесть SATA 6 Гбит/с
  • Сетевая карта: Wi-Fi, Intel I225V, 2,5 Гбит/с
  • Аудиокодек: Realtek ALC1220 7.1 HD
  • Разъемы подключения: один HDMI 2.1, один DisplayPort 1.2, один RJ-45, один USB 2.0 Type-C, два USB 3.2 Gen2 Type-A, один USB 3.2 Gen2 Type-C, четыре USB 3.2 Gen1 Type-A, пять mini-jack 3,5 мм
  • Форм-фактор: ATX
  • Цена: от 21,799 рублей
  • Гарантия: три года

В коробке помимо материнской платы мы можем найти довольно обширную комплектацию:

  • Инструкцию с руководством пользователя, набор брендированных наклеек, наклейки для пометки SATA-кабелей, диск с драйверами;
  • Wi-Fi-антенна;
  • четыре SATA-кабеля;
  • винты для крепления накопителей SSD M.2;
  • два удлинителя светодиодных лент;
  • стяжки для прокладки кабелей;
  • аудиоадаптер с Type-C на mini-jack.





Дизайн

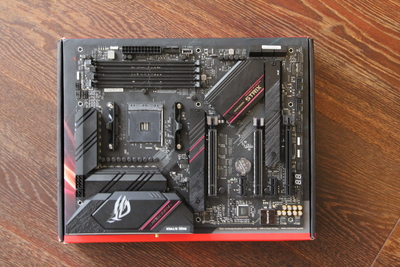

Плата выполнена в черном и сером оттенках. Как акцент мы имеем вставки символики ROG в необычной для серии расцветке. Цвет интересный — градиент из красного в перламутровый фиолетовый. Также логотип ROG слегка видоизменен. Теперь он как-будто “в помехах”. В принципе в подобных дизайнерских решениях выполнена вся серия B550, что отличает ее от привычных нам девайсов от ROG и выглядит стильно. Возможно, сыграл на руку всеобщий тренд элементы Sci-Fi и киберпанка в дизайне современных девайсов.

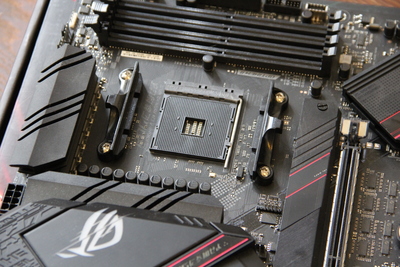

На плате мы видим хорошую систему охлаждения. Массивные радиаторы в околопроцессорном пространстве и зоне VRM, радиаторы для накопителей SSD, а также радиатор в зоне южного моста. Система охлаждения алюминиевая и массивная — проблем с охлаждением не возникает. Радиаторы украшены светодиодными вставками.

Питание платы осуществляется классическим 24-пиновым разъемом, а процессора — 8+4 пинами. Для стабильного разгона современных процессоров этого хватит. Система питания здесь представлена по схеме 14+2, однако число элементов в каждом канале удвоенное. Каждый канал выдерживает до 70 А нагрузки.

Управляет элементами питания процессора ШИМ-контроллер DIGI+ ASP2006. Такой системы питания хватит для стабильного разгона и использования любого процессора Ryzen. А благодаря массивным радиаторам, хоть и без кулера, за охлаждение можно не беспокоиться.

В хорошо продуваемом корпусе с воздушным охлаждением мы получили температуры зоны цепей питания процессора не выше 50 градусов. Сбоев и проблем со стабильностью не было. С системой жидкостного охлаждения результаты получились на несколько градусов выше.

Плата оснащена шестью 4-пиновыми коннекторами для корпусных кулеров. Это значит что она может управлять всеми кулерами, которые это поддерживают, не только регулированием напряжения.

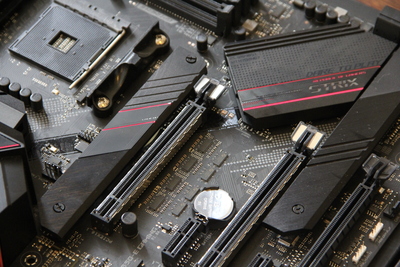

Плата снабжена тремя PCI-e слотами, два из них армированы металлом и предполагают установку видеокарт в них. По словам производителя, такое армирование увеличивает ресурс порта на излом почти в два раза, а на выдергивание — чуть больше чем в полтора. Линии PCI-e в плате распределены так, что при использовании одной видеокарты на нее уйдет 16 линий, двух — 8+8. Расстояние между слотами достаточное, чтобы поставить две массивные видеокарты с внушительными радиаторами. Обычно такие видеокарты занимают от двух до 2.7 слотов. Тем более, что плата поддерживает технологию NVIDIA SLI (или Nvlink) и AMD CrossFire. Большой плюс с заделом на будущее — поддержка PCI Express 4.0 — она на месте.

Самый нижний PCI-e слот не армирован и представлен в формате PCI Express 3.0. При работе всех трех портов одновременно питание будет распределяться между всеми, отдавая предпочтение первому (близкому к процессору).

Такие ограничения считаются нормой для игрового устройства, сейчас намного эффективнее использовать одну видеокарту, так как SLI и CrossFire не преумножают кратно мощности видеокарт. А трехтысячная серия от NVIDIA предоставляет геймерам возможность играть в 4K/60FPS даже на адаптерах среднего ценового сегмента. Для разрешения 2K, которое потихоньку становится стандартом в современных игровых сборках, и вовсе все складывается отлично.

На плате также есть разъем для термодатчиков — T_SENSOR. С помощью специального ПО вы можете считывать с них температуру нужных вам участков платы. Но самих датчиков в комплекте нет.

Подсветка подключенных к плате светодиодных лент, а также подсветка самой платы регулируется чипом AURA. Знакомое решение — ASUS использует его почти во всех устройствах, даже не игровых. Чип позволяет настраивать подсветку из биоса в удобном интерфейсе.

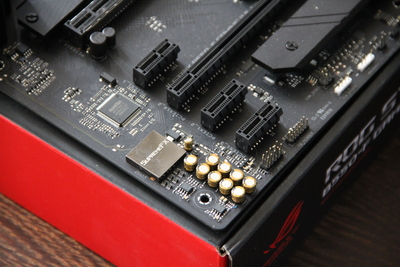

Аудиосистема платы обеспечивается кодеком Realtek ALC1220A — эксклюзивной версией ASUS, которая отличается от аналогичного кодека в платах других производителей. У него чище сигнал по соотношению с шумом — 113 против 108 дБ. Чип экранирован и отделен от других систем платы обесточенной дорожкой. К звуку нареканий нет. Аудиокарта закрывает все базовые потребности геймеров, кроме одной — совершенно непонятно, зачем компания ASUS решила отказаться от S/PDIF-разъема. Отсутствие оптического входа нас очень расстроило, так как многие наушники и аудиосистемы его используют. Так что если вы решите купить эту материнскую плату, надо иметь это в виду.

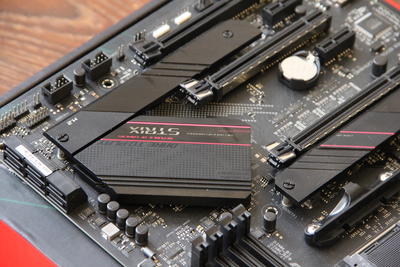

Разъемы М.2 на плате поддерживают как PCI Express, так и с SATA 6 Гбит/с. Они закрыты металлическими пластинами отвода тепла. Отличное решение для горячих дисков. Стоит отметить удобное расположение портов на плате, видеокарта их не перекрывает, из-за чего не будет дополнительного нагрева, а доступ к ним будет легче.

На задней стороне платы расположена кнопка USB FlashBack, которая позволяет обновить BIOS платы с флешки, даже если процессор не установлен, и перезапустить его. Очень удобно.

На плате также есть дисплей POST-кодов. Удобный модуль для отслеживания ошибок запуска ПК.

Плата поддерживает Wi-Fi 6, а Ethernet-подключение обеспечивается контроллером Intel I225-V. Беспроводная связь здесь имеет ограничение до 2,4 Гбит/с. Имеется Bluetooth 5.1.



3DMark - до разгона

3DMark - после разгона

Cinebench - до разгона

Cinebench - после разгона

AIDA64 CPUID

AIDA64 Cache & Memory

AIDA64

CTR 1.1.  beta 3 - Optimization for ZEN 2 CPUs





ASUS ROG STRIX B550-F GAMING (WI-FI)





Технические характеристики:

  • Поддерживаемые процессоры: AMD Ryzen 3 поколения (5 поколение официально не вышло, но поддержка планируется)
  • Чипсет: B550
  • Поддерживаемая оперативная память: до четырех DIMM DDR4, до 128 Гбайт
  • Слоты расширения: два PCI Express x16, три PCI Express x1
  • Слоты накопителей: один M.2 с поддержкой SATA 6 Гбит/с и PCI Express x4 4.0, один M.2 с поддержкой SATA 6 Гбит/с и PCI Express x4 3.0, шесть SATA 6 Гбит/с
  • Сетевая карта: Wi-Fi, Intel I225V, 2,5 Гбит/с
  • Аудиокодек: Realtek ALC1220 7.1 HD
  • Разъемы подключения: один HDMI 2.1, один DisplayPort 1.2, один RJ-45, два USB 2.0 Type-A, один USB 3.2 Gen2 Type-С, один USB 3.2 Gen2 Type-A, четыре USB 3.2 Gen1 Type-A, пять аудио 3,5 мм, один S/PDIF
  • Форм-фактор: ATX
  • Цена: 16,630 рублей за версию без Wi-Fi, 17,690 рублей за версию с Wi-Fi
  • Гарантия: три года

В коробке помимо материнской платы мы можем найти следующую комплектацию:

  • Инструкцию с руководством пользователя, набор брендированных наклеек, наклейки для пометки SATA-кабелей, диск с драйверами;
  • Wi-Fi-антенна;
  • четыре SATA-кабеля;
  • винты для крепления накопителей SSD M.2;
  • один удлинитель светодиодных лент;
  • стяжки для прокладки кабелей.





Дизайн

По дизайну плата практически идентична модели B550-E. Все цветовые решения такие же, только подсветки стало меньше. На корпусе платы светится только логотип ROG. На корпусе мы можем найти три коннектора для светодиодных лент. Они обладают также контроллером AURA и функцией Aura Sync, которая синхронизирует подсветку всех компонентов ПК.

Графическая подсистема представлена здесь двумя PCI-e x16. Также имеются в наличии три PCI-e x1. Из слотов х16 армирован один, он и получил поддержку PCI-e x16 четвертой версии. Расположение слотов не совсем удачное — при использовании массивных видеокарт, которые занимают больше двух слотов, вы потеряете доступ к PCI-e x1. А вот расположение слотов M.2 здесь хорошее, как и на старшей модели.

SSD М.2 тут также закрыты теплоотводящими панелями, к ним они прилегают с помощью термопрокладок. При подключении второго SSD он будет делить линии PCIe с SATA6G_5/6, поэтому будет работать либо он, либо SATA-порты. Все разъемы М.2 поддерживают PCI Express 4.0.

Сетевая и звуковая карты материнской платы идентичны старшей версии. С той лишь разницей, что ASUS ROG STRIX B550-F GAMING может продаваться в версии без Wi-Fi. Со старшей модели сюда также перекочевал набор портов сзади карты, только в улучшенном виде (с нашей точки зрения) из-за наличия S/PDIF-порта. Кнопка прошивки и перезагрузки биоса тоже на месте.

Второй PCI-e x16 третьей версии получил четыре PCI-e линии, он делит их с остальными линиями PCI-e x1. Распределение линий графической подсистемы хорошее. Вся основная “мощь” платы уходит на работу одной видеокарты, при подключении дополнительных модулей она не будет урезана в производительности. Правда, плата лишилась поддержки NVIDIA SLI (NVlink) и AMD CrossFire из-за второго “обрезанного” PCI-e x16. Но геймеры, которым нужно объединять видеокарты, могут присмотреться к старшей модели B550-E, где эта возможность есть.

Система управления кулерами в этой плате такая же, как и у старшей версии — шесть регулируемых разъемов. Еще можно отметить наличие температурного разъема T_SENSOR, как и на старшей модели серии.

Индикатора POST-кодов тут нет, но есть светодиоды, распаянные на самой плате, которые показывают инициализацию компонентов ПК при запуске. Лучше, чем ничего.

Контроллер цепей питания зоны VRM такой же, как и у B550-F, однако схема чуть отличается. Производитель заявляет 14 фаз, но по факту схема у нас выглядит как 4x3 + 2x1. Поменялся состав дросселей и силовых каскадов по сравнению со старшей моделью материнской платы. С охлаждением проблем нет, температурные показатели иногда даже на несколько градусов ниже в хорошо продуваемом корпусе.



3DMark - до разгона

3DMark - после разгона

Cinebench - до разгона

Cinebench - после разгона

AIDA64 CPUID

AIDA64 Cache & Memory

AIDA64





ASUS ROG STRIX B550-I GAMING





Технические характеристики:

  • Поддерживаемые процессоры: AMD Ryzen 3 поколения (5 поколение официально не вышло, но поддержка планируется)
  • Чипсет: B550
  • Поддерживаемая оперативная память: до четырех DIMM DDR4, до 128 Гбайт
  • Слоты расширения: один PCI Express x16 4.0
  • Слоты накопителей: один M.2 с поддержкой SATA 6 Гбит/с и PCI Express x4 4.0, один M.2 с поддержкой SATA 6 Гбит/с и PCI Express x4 3.0, шесть SATA 6 Гбит/с
  • Сетевая карта: Wi-Fi, Intel I225V, 2,5 Гбит/с
  • Аудиокодек: Realtek ALC1220 7.1 HD
  • Разъемы подключения: один HDMI, один DisplayPort, один USB 2.0, три USB 3.2 Gen 2 (Type-A), два USB 3.2 Gen 2 (Type-C), один 2,5G LAN, 3 minijack
  • Форм-фактор: mini-ITX
  • Цена: от 18,199 рублей
  • Гарантия: три года

В коробке помимо материнской платы мы можем найти  следующую комплектацию:

  • Инструкцию с руководством пользователя, набор брендированных наклеек, наклейки для пометки SATA-кабелей, диск с драйверами;
  • Wi-Fi-антенна;
  • два SATA-кабеля;
  • винты для крепления накопителей SSD M.2;
  • переходники;
  • стяжки для прокладки кабелей;
  • аудиоадаптер с Type-C на mini-jack.





Дизайн

Хоть формфактор материнской платы здесь и mini-ITX, мы имеем схожие дизайнерские решения, как и во всей B550-серии. А именно — черные цвета с красно-фиолетовыми вставками, стилизованный логотип ROG.

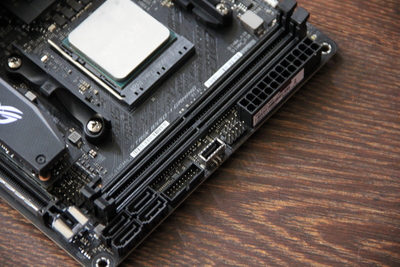

Запитывается плата стандартным 24-пиновым разъемом. На процессор здесь отведено 8 пинов. Рядом с разъемом питания мы можем наблюдать светодиоды диагностики, как на B550-F-серии.

PCI-e х16 порт на плате армированный по тем же технологиям, что и на других B550-моделях.

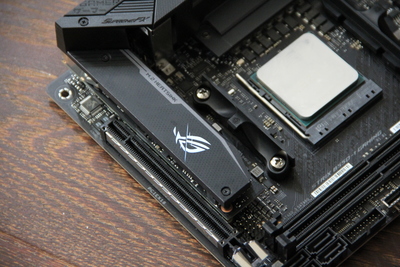

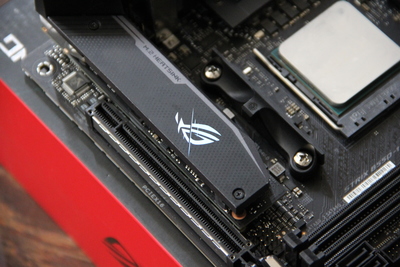

На плате расположились два М.2 слота, один на задней стороне, второй на передней, он прикрыт отводящей тепло плашкой. Первый слот делит процессорные линии PCIe и поддерживает PCIe 4.0 x4 и SATA-III. Второй слот — чипсетные линии и поддерживает PCIe 3.0 x4 и SATA-III.

К плате можно подсоединить три корпусных кулера и две светодиодные ленты.

Стоит отметить что, решения аудиокодека и сетевой карты здесь перекочевали из старших версий B550. Те же самые качественные, не урезанные чипы.

Плата поддерживает оперативную память формата DIMM DDR4 максимальным объемом до 64 Гбайт с частотой до 5100 МГц (в разгоне).

Разъемы SATA здесь представлены в количестве четырех штук, также мы можем подсоединять дополнительные USB 3.2 и USB 3.2 Gen 2 Type-C порты.

Плата обладает возможностью подключения температурных датчиков и обновления биоса с флешки. Кнопка перезагрузки биоса также есть.

Подсистема питания процессора составлена по схеме 10 фаз (8+2), расположена вокруг сокета. ШИМ-контроллер — DIGI+ ASP1106JGQW (4+2).

Если величины радиатора на других платах B550 хватало для того, чтобы получить хорошие температуры с пассивной системой охлаждения, то из-за форм-фактора mini-ITX компания ASUS решила установить несколько теплотрубок и охлаждающий кулер радиусом 30 мм — он скрывается под брендированной плашкой. Температуры, само собой, тут будут существенно выше — мы получили 73 градуса в зонах цепей питания без хорошо продуваемого корпуса. Но система работала стабильно.

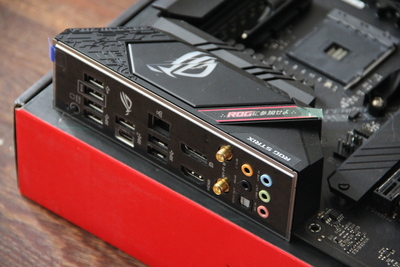

Задняя панель включает следующие разъемы и интерфейсы: одна кнопка FlashBack, один HDMI, один DisplayPort, один USB 2.0, три USB 3.2 Gen 2 (Type-A), два USB 3.2 Gen 2 (Type-C), один 2.5G LAN, два Wi-Fi/Bluetooth коннектора антенн, три mini-jack.



3DMark - до разгона

3DMark - после разгона

Cinebench - до разгона

Cinebench - после разгона

AIDA64 CPUID

AIDA64 Cache & Memory

AIDA64



Итог

Все платы отличные для своих ценовых сегментов и отлично справляются с задачами. Мы имеем флагманскую B550-E, плату среднего ценового сегмента B550-F и плату для компактных ПК B550-I. Если первым двум поискать конкурентов по комплектации и цене еще можно, то решение mini-ITX порадовало нас больше всех. Отличная плата для любителей компактных сборок, которая позволяет и разогнать процессор и особо не отказывать себе в сборке мощного ПК. В целом все платы сбалансированы по соотношению цена/качество и станут отличным фундаментом для сборки вашего ПК, исходя из суммы, которую вы хотите потратить на комплектующие. А главное — эти платы имеют задел на будущее, так как совместимы с процессорами Ryzen нового поколения и включают в себя порты PCI-e 4.0.
